PC Nikkor 28mm f/4

Actualmente, se puede corregir la perspectiva de una imagen utilizando sofware y aunque los objetivos descentrables continuan en producción, realmente no son imprescindibles. Sin embargo, corregir la perpectiva durante la ampliación de una película fotográfica era más engorroso y por ello resultaba más sencillo corregir la perspectiva con un objetivo especial.

En julio de 1962, Nippon Kogaku (actualmente Nikon Corporation), sacó al mercado el PC Nikkor 35mm f/3.5, el primer objetivo descentrable de Nikon, con capacidad de control de la perspectiva (PC: Perspective Control). Se denomina control de la perspectiva a la corrección de la distorsión que producen los objetivos normales, al captar imágenes en contrapicado (desde abajo hacia arriba). Esta distorsión vertical es especialmente apreciable cuando fotografiamos edificios (normalmente desde la calle) y por ello, este tipo de objetivos son utilizados principalmente por profesionales del ramo de la arquitectura y la decoración.

En agosto de 1972 apareció el PC Nikkor 28mm f/4. Este modelo comenzó con el número de serie 174041. Con más campo visual, este objetivo presenta el diafragma algo más cerrado y mantiene el mismo desplazamiento máximo (11mm) que el modelo anterior. Este segundo modelo sería sustituido en 1980 por el PC Nikkor 28mm f/3.5 AI, el último descentrable de enfoque manual de la marca.


Original Corregido Original Corregido

Haruo Sato, diseñador del AF-S DX Zoom Nikkor 12-24mm f/4G, nos cuenta la historia de este objetivo, a través de un interesante artículo publicado en el NIKKOR Club Quarterly magazine, No. 183 (31/12/2002), que puede ver en inglés en la web de Nikon. Ikuo Mori fue el diseñador de esta lente, además de otros objetivos para cámaras de 35mm y de formato medio (por ejemplo, Nikon fabricó algunos objetivos para Bronica). Este diseñador estaba especializado en objetivos gran y super gran angular. Antes de 1959, los objetivos descentrables ya existían para cámaras de placas. Los diseñadores de Nikon anhelaban producir uno de estos objetivos para cámaras de 35mm. Sin embargo, no habían solucionado el tema del espacio. Un objetivo de 35mm tiene que ser más pequeño y no sabían como encajar los grupos de lentes en ese reducido espacio. Cuando apareció el sistema Nikon F en 1959, se pensó que era necesario diseñar un objetivo descentrable, para que este sistema fuera totalmente funcional. Los ingenieros de Nikon comenzaron a diseñar un PC Nikkor con una focal de 35mm, del que se conocen tres prototipos anteriores. El primer prototipo disponía de un sistema de desplazamiento similar al de las cámaras de formato medio. Este sistema fue evolucionando hasta que se rediseñó completamente para cámaras de 35mm. En Julio de 1962, saldría a la venta el primer PC Nikkor 35mm f/3.5.

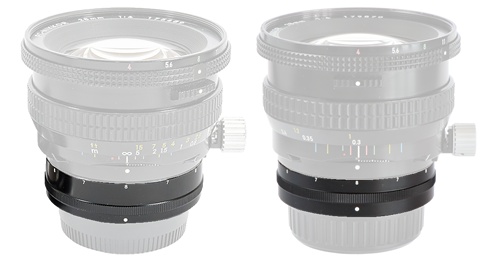

IMPORTANTE: Tanto el PC Nikkor 35mm f/3.5 como el PC Nikkor 28mm f/4, son objetivos NO AI (vea la primera parte de la sección de objetivos) y, en consecuencia, no se pueden acoplar a cámaras fabricadas después de 1980, aproximadamente (excepto Nikon F3 y F4). No obstante, existen varias versiones del modelo PC Nikkor 28mm f/4. Entre 1975 y la primera mitad de 1977 se fabricó una primera versión (imagen de la izquierda) que presenta un anillo estriado muy próximo a la base del objetivo. A partir de la segunda mitad de 1977 se modificó ligeramente el aspecto exterior del objetivo, desplazando el anillo estriado de la base hacia adelante (imagen de la derecha). A partir de septiembre de 1980, salió a la venta una tercera versión, que ya era AI, y que por lo tanto puede utilizarse con cualquier cámara Nikon. Si repasamos el manual de instrucciones de las cámaras digitales actuales, podrá observar que, en el capítulo de objetivos compatibles, se indica que solo pueden utilizarse los PC Nikkor 28mm f/4 a partir del número de serie 180900. No obstante, la unidad que se muestra en esta sección pertenece a la segunda versión y, sin embargo, puede adaptarse perfectamente a todas las cámaras que tengo en colección, incluyendo los modelos digitales D200 y D700 (supongo que a las demás también). En cualquier caso, si decide adquirir uno de estos objetivos, anote el número de serie y observe la tabla siguiente:

  Nikkor 28mm f/4 PC Nikkor
  Versión 1 Versión 2 Versión 3 28mm f/3.5
Números de serie: 174041-179812 179399-180616 180788-181389 179121-214178
  • Nikon F, F2, F3*, F4*
  • Nikkormat (excepto Nikkormat El y ELW)
  • Nikon FE*, FM*
SI SI SI SI
  • Nikkormat EL, ELW
  • Nikon FE2, FM2, FM3A
  • Nikon AF y digitales
NO ? SI SI

(*) La pestaña de la montura del objetivo debe ser levantada antes de acoplar el objetivo (vea la sección dedicada a la Nikon F3).

(?) Aún no estamos absolutamente seguros de la compatibilidad de estos objetivos. La unidad que se muestra en esta sección tiene el nº de serie 179870 (versión 2), y funciona en todas las cámaras. Es posible que toda la segunda versión sea compatible, pero esto no es seguro.

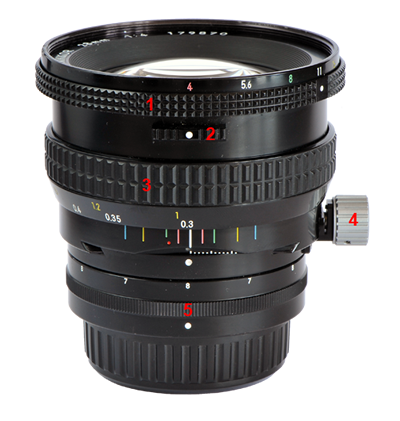

A este objetivo le dedicamos una sección especial porque no es un objetivo normal. En primer lugar veamos los componentes de este modelo y su funcionamiento. Junto a la lente frontal podemos observar el anillo de diafragmas (1) que va de f/4 a f/22. Para cambiar los diafragmas tenemos que tirar del anillo hacia atrás y girar. En el objetivo de la imagen se ha seleccionado el difragma f/11. Podemos ver que el punto blanco del anillo está justo debajo de 11. Este objetivo tiene un diafragma totalmente manual. Observe que el anillo (2), que también tiene un punto blanco, está bajo el número 4 (f/4). De esta forma podemos enfocar con claridad, pero antes de diparar la cámara, deberemos mover ese anillo (2) hasta f/11, de lo contrario es como si disparasemos a f/4. Al cerrar hasta f/11 veremos que la imagen se oscurece, porque le entra menos luz.

Con este sistema de diafragma manual, no se puede utilizar la opción "Objetivos sin CPU" de las cámaras digitales, pero puede medir la luz en manual llevando el botón (2) hasta el diafragma elegido. Si la imagen es demasiado oscura lleve el anillo (2) hasta f/4 de nuevo, componga la imagen, enfoque y vuelva a llevar el anillo hasta el diafragma elegido antes de disparar. ...Después de 200 o 300 fotografías realizará estas operaciones con total soltura... El botón (4) permite el desplazamiento lateral del objetivo. El cuerpo del objetivo gira entorno al anillo (5) en ángulos de 30º, y en un total de 12 pasos.

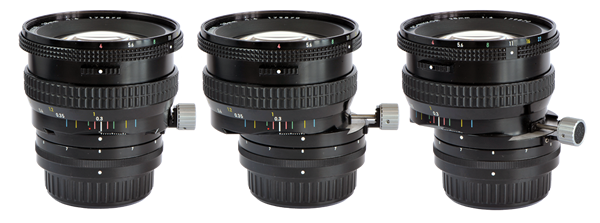

PC Nikkor 28mm f/4 PC Nikkor 28mm f/4
Cuando vaya a realizar un contrapicado, por ejemplo un edificio desde la calle, pruebe a hacer lo siguiente:

Ajuste el diafragma como se indicó en el párrafo anterior. Después gire el objetivo hasta colocar el botón (4) en la parte inferior. Desplace el objetivo girando el botón (4) y vaya reencuadrando la toma simultáneamente, hasta alcanzar la perpectiva deseada. Lleve el anillo (2) hasta la posición del diafragma elegido y dispare. Si se encuentra en la azotea de un edificio y va a disparar hacia la calle (picado) coloque el botón (4) hacia abajo y realice las mismas operaciones. Mantenga el botón (4) en una posición lateral cuando vaya a realizar tomas verticales.


Pantalla tipo ESe recomienda sustituir la pantalla de enfoque estándar de la cámara por una diseñada especialmente para el uso de objetivos descentrables. Nikon fabricaba la pantalla Tipo E especialmente para este fin. Esta pantalla dispone de una retícula que facilita el ajuste de la perpesctiva. Si dispone de una cámara de la serie F o FM/FE/FA, la sustitición de la pantalla de enfoque es muy fácil, porque estos modelos están diseñados para la sustitución de pantallas y disponen de varios modelos. Recuerde que cada serie tiene su propio tipo de pantalla y no es intercambiable con las demás. Si va a utilizar una cámara digital, solo tiene que seleccionar el modo "visualizar retícula" en las opciones de disparo/pantalla.

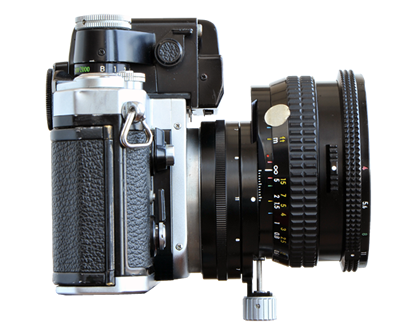

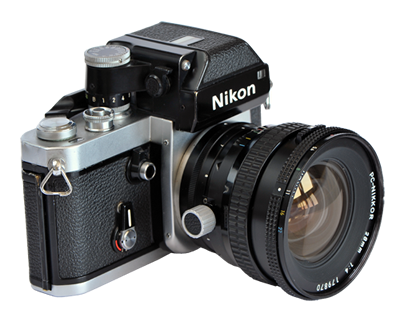

Nikkor descentrable Nikkor descentrable
Posición normal del objetivo o preparado para toma vertical Posición preparada para una toma en contrapicado
Aunque la función principal de estos objetivos es la fotografía de arquitectura, esa posibilidad de controlar la distorsión de la imagen se ha utilizado también en labores creativas. Actualmente Nikon ofrece objetivos adaptados a cámaras digitales, dotados de la posibilidad de automatismo total para "algunos modelos", pero utilizable con todas las cámaras. Sin embargo, su precio no es nada atractivo y por ello todavía están vigentes estos modelos más antiguos y baratos, especialmente el PC Nikkor 28mm f/3.5. Más "baratos" significa que se pueden encontrar entre los 700-900 euros, de media.

EL PC NIkkor 28mm f/4 sobre el terreno

Hemos realizado una prueba con el PC Nikkor 28mm f/4, acoplado a una Nikon D700. Las imágenes fueron tomadas a 200 ASA (sensibilidad estándar de la cámara) y a los diferentes diafragmas del objetivo (f/4-f/22). Hemos ampliado 8 veces la zona central de la imagen y una de las esquinas, para tener un mayor detalle de las tomas. El objetivo fue configurado para corregir la perspectiva. Aunque se ofrecen algunos comentarios sobre los resultados, retomamos ese refrán que dice que "una imagen vale más que mil palabras". Así que juzgue usted mismo.

Vista general

f/4 f/16
CENTRO DE LA IMAGEN
Una farola nos sirvió para esclarecer la capacidad de respuesta del PC Nikkor 28mm f/4, con malas condiciones de iluminación. La farola blanca refleja la luz del sol que le llega lateralmente. A pesar de encontrarse en una posición central de la imagen, el objetivo respondió bien solo a partir de f/11. Hasta ese momento el efecto halo y la aberración en coma es considerable, tanto que oculta una pequeña aberración cromática. Esta aberración se hace más patente a f/16 y f/22, pero considerando la ampliación de la imagen, podríamos decir que la aberración cromática de este objetivo es muy contenida.
f/4 f/5.6
f/8 f/11
f/16 f/22
ESQUINAS (superior izquierda)
Nuevamente la esquinas nos muestran el lado más amargo de los objetivos. La resolución en esta situación vuelve a ser mala hasta f/8. A f/11 la mejoría es notable, pero el máximo partido se le saca a este objetivo a f/22, cuando el control de la perpectiva está funcionando.
f/4 f/5.6
f/8 f/11
f/16 f/22
Conclusiones: Este objetivo está diseñado para ofrecer una calidad de imagen razonable a partir de f/8, como la mayoría de las lentes. No obstante, si desea sacar el máximo partido del PC Nikkor 28mm f/4, realice las tomas a f/16 y obtendrá imágenes de máxima calidad. Posiblemente necesite un trípode, pero es que para componer tranquilamente y manipular el diafragma, medición de luz y control de la perpectiva, iba a necesitar un trípode de cualquier manera. Al menos mientras no tenga totalmente controlado el objetivo.
